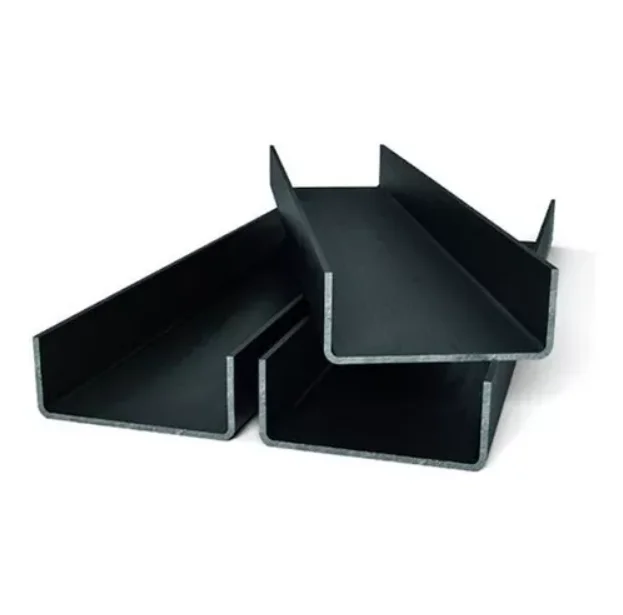

PERFIL U SIMPLES
Os perfis de aço U simples são barras de aço laminadas ou dobradas que possuem uma seção transversal em forma de “U”. Este formato confere ao perfil uma excelente capacidade de suportar cargas e esforços, mantendo a estrutura leve e fácil de manusear.
Medidas:
Dimensão h mm | Dimensão B mm | Dimensão e=r mm | S cm2 | P kg/m | Jx cm4 | Wx cm3 | ix cm | ey cm | Jy cm4 | Wy cm3 | iy cm |
75 | 38 | 2,25 | 3,32 | 2,61 | 29,43 | 7,80 | 2,97 | 1,14 | 5,37 | 1,88 | 1,27 |
75 | 38 | 2,65 | 3,84 | 3,01 | 33,56 | 8,90 | 2,95 | 1,16 | 6,15 | 2,17 | 1,26 |
75 | 38 | 3,00 | 4,35 | 3,41 | 37,49 | 9,90 | 2,93 | 1,18 | 6,91 | 2,45 | 1,26 |
75 | 38 | 4,75 | 6,48 | 5,09 | 52,75 | 14,00 | 2,85 | 1,27 | 10,00 | 3,66 | 1,24 |
100 | 40 | 2,00 | 3,27 | 2,57 | 49,01 | 9,80 | 3,86 | 0,97 | 4,99 | 1,65 | 1,23 |
100 | 40 | 2,25 | 3,89 | 3,06 | 57,67 | 11,50 | 3,84 | 0,99 | 5,89 | 1,96 | 1,22 |
100 | 40 | 2,65 | 4,51 | 3,54 | 65,99 | 13,10 | 3,82 | 1,01 | 6,76 | 2,26 | 1,22 |
100 | 40 | 3,00 | 5,11 | 4,01 | 73,99 | 14,70 | 3,80 | 1,03 | 7,61 | 2,56 | 1,22 |
100 | 40 | 4,75 | 7,67 | 6,02 | 105,90 | 21,10 | 3,71 | 1,11 | 11,09 | 3,84 | 1,20 |
100 | 50 | 2,00 | 3,65 | 2,87 | 58,15 | 11,60 | 3,98 | 1,34 | 9,24 | 2,52 | 1,58 |
100 | 50 | 2,25 | 4,35 | 3,41 | 68,55 | 13,70 | 3,96 | 1,36 | 10,94 | 3,00 | 1,58 |
100 | 50 | 2,65 | 5,04 | 3,95 | 78,60 | 15,70 | 3,94 | 1,38 | 12,59 | 3,48 | 1,58 |
100 | 50 | 3,00 | 5,71 | 4,48 | 88,29 | 17,60 | 3,92 | 1,40 | 14,20 | 3,94 | 1,57 |
100 | 50 | 4,75 | 8,63 | 6,77 | 127,50 | 25,40 | 3,84 | 1,48 | 20,89 | 5,84 | 1,55 |
127 | 50 | 2,00 | 4,17 | 3,27 | 101,30 | 15,90 | 4,92 | 1,19 | 9,94 | 2,61 | 1,54 |
127 | 50 | 2,25 | 4,97 | 3,90 | 119,60 | 18,80 | 4,90 | 1,20 | 11,78 | 3,10 | 1,53 |
127 | 50 | 2,65 | 5,76 | 4,52 | 137,50 | 21,60 | 4,88 | 1,22 | 13,57 | 3,59 | 1,53 |
127 | 50 | 3,00 | 6,53 | 5,13 | 154,80 | 24,30 | 4,86 | 1,24 | 15,32 | 4,08 | 1,53 |
127 | 50 | 4,75 | 9,91 | 7,78 | 225,90 | 35,50 | 4,77 | 1,32 | 22,66 | 6,16 | 1,51 |
150 | 50 | 2,00 | 4,60 | 3,61 | 149,90 | 19,90 | 5,70 | 1,08 | 10,42 | 2,66 | 1,50 |
150 | 50 | 2,25 | 5,49 | 4,31 | 177,40 | 23,60 | 5,68 | 1,10 | 12,35 | 3,17 | 1,49 |
150 | 50 | 2,65 | 6,37 | 5,00 | 204,10 | 27,20 | 5,65 | 1,12 | 14,24 | 3,67 | 1,49 |
150 | 50 | 3,00 | 7,23 | 5,68 | 230,10 | 30,60 | 5,63 | 1,13 | 16,08 | 4,16 | 1,49 |
150 | 50 | 4,75 | 11,01 | 8,64 | 338,00 | 45,00 | 5,54 | 1,21 | 23,84 | 6,30 | 1,47 |
200 | 50 | 2,00 | 5,55 | 4,39 | 299,30 | 29,90 | 7,33 | 0,91 | 11,20 | 2,74 | 1,41 |
200 | 50 | 2,25 | 6,63 | 5,20 | 354,90 | 35,40 | 7,31 | 0,93 | 13,28 | 3,26 | 1,41 |
200 | 50 | 2,65 | 7,70 | 6,04 | 409,30 | 40,90 | 7,28 | 0,95 | 15,32 | 3,78 | 1,41 |
200 | 50 | 3,00 | 8,75 | 6,87 | 462,40 | 46,20 | 7,26 | 0,96 | 17,31 | 4,29 | 1,40 |
200 | 50 | 4,75 | 13,39 | 10,51 | 686,20 | 68,60 | 7,15 | 1,04 | 25,76 | 6,51 | 1,38 |
